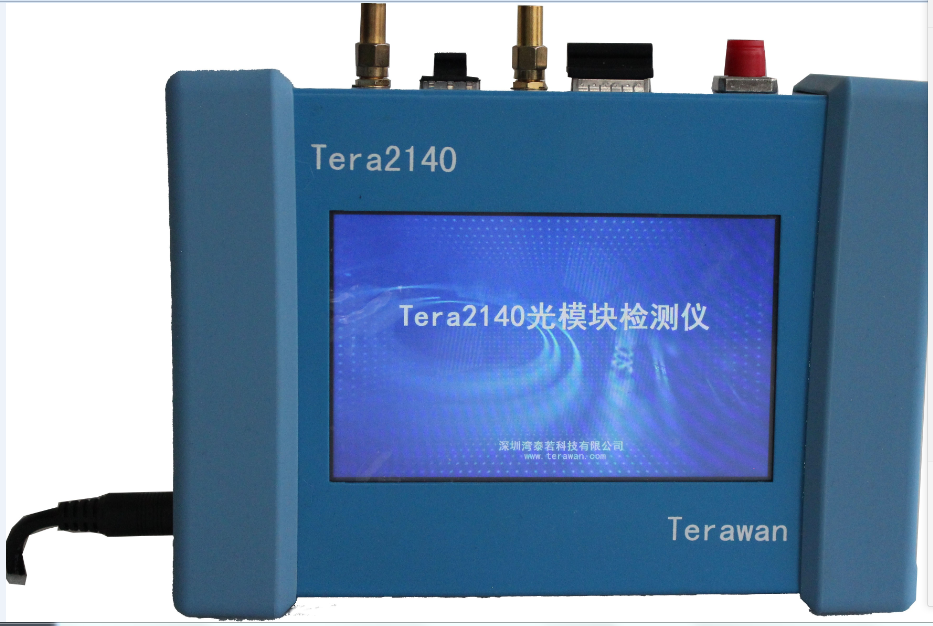

Tera2140 10G/25G/40G/100G模塊檢測儀

詳細信息

 設備描述

The Tera2140系列設備為10G/25G/40G/100G 模塊檢測儀, 主要提供QSFP+/QSFP28接口,SFP+/SFP28接口,分別用于100GE QSFP28模塊(SR,CWDMPSM4,LR)和40GE QSFP+模塊(SR,LR)業務及性能測試,提供4通道10G/25G高精度誤碼測試;25GE SFP28模塊(SR,LR)和10GE SFP模塊(SR,LR)業務及性能測試,提供單通道10G/25G高精度誤碼測試。

主要特性如下:

  •  5V電源,并可通過網管和面板上的指示燈查看當前電源供電情況;
  •  支持QSFP+/QSFP28 SFP+/SFP28 兩種模塊SFF接口;
  •  QSFP+/QSFP28支持410G 4 25G~28Gb/s PRBS信號產生;
  •  SFP+/SFP28支持單路10G SFP+模塊或單路 SFP28 10Gb/s PRBS信號產生;
  •  支持監控時鐘輸出,模塊輸出光眼圖質量監測;
  •  支持MPO接頭4路光功率自動測試;
  •  支持PRBS9,PRBS31碼型用于模塊的業務測試


基于Tera2140出光眼圖

Tera2140 提供輸出參考時鐘,可以通過眼圖儀直接測試DUT光模塊的輸出眼圖。

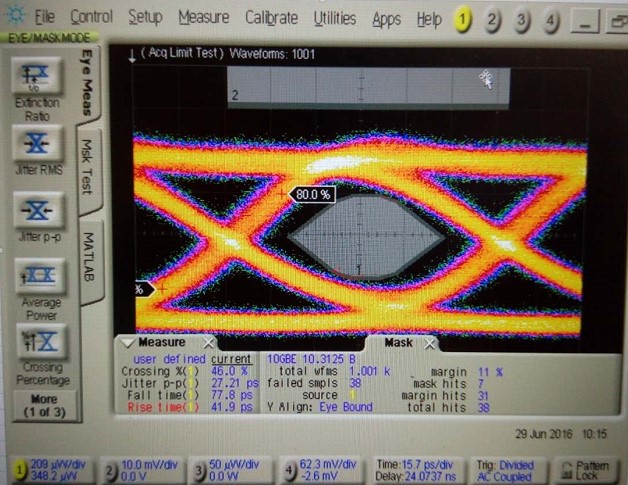

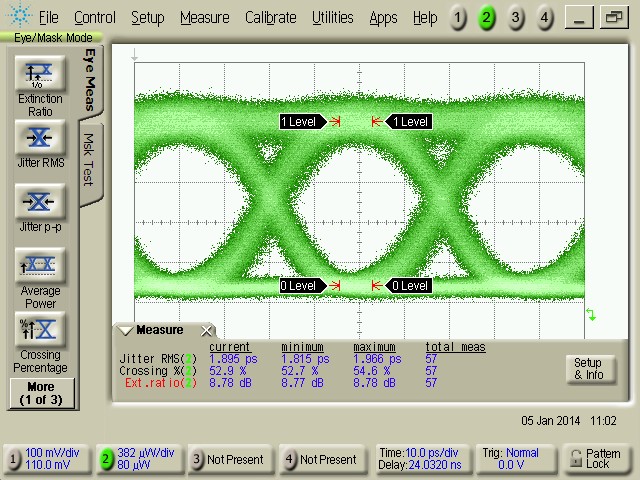

             28G 信號光眼圖                                                         10G 信號光眼圖


測試用途

Tera2140系列主要用于各種10G/25G/40G/100G 光模塊的業務測試和功率測試,方便系統及模塊的維護和測試。廣泛應用于IDC中心維護工程師,FAE及生產線人員。光模塊的光口自環回: 測試模塊功能好壞;光模塊的AOC互聯測試:測試AOC好壞;光模塊的QSFP28功率測試:測試模塊輸出光功率。

(1)      QSFP28 100G各種模塊和 AOC業務測試

(2)      QSFP+ 40G各種模塊和 AOC業務測試

(3)      SFP28 25G/28G各種模塊和 AOC業務測試

(4)      SFP+ 10G各種模塊和 AOC業務測試


寫碼用途

Tera2140可以用于10~100G光模塊寫碼功能,支持快速各種模塊的Memory的讀寫功能,具體操作方式請聯系灣泰若科技銷售人員。
